镗头刀柄 当前位置：首页 > 镗头刀柄

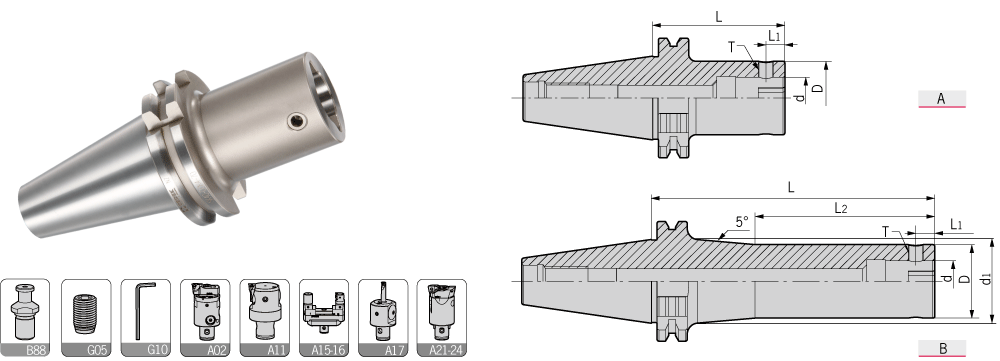

SK-DCK Boring Adapter
SK-DCK镗头刀柄
型号 图示                                                                               侧固螺钉  L型扳手      重量

 Specifcation

 Figure D

d1

d

L1

 L2 L Side-lock screw Wrench

Weight

SK30-













SK40-

  DCK1-55 A 19 - 11 5.05 - 55 M050Z050-30P-D L025 0.42
 DCK1-70 A 24 - 11 5.05 - 70 M050Z050-30P-D L025 0.45
 DCK2-80 A 24 - 14 6.62 - 80 M050Z060-30P-D L025 0.54
 DCK3-80 A 31 - 18 8 - 80 M060Z090-30P-D L03 0.66
 DCK4-70 A 39 - 22 10 - 70 M080Z120-30P-D L04 0.70
 DCK5-70 A 50 - 28 13 - 70 M100Z160-30P-D L05 0.85
 DCK6-80 A 64 - 36 16 - 60 M120Z200-30P-D L06 1.24
 DCK1-70 A 19 - 11 5.05 - 70 M050Z050-30P-D L025 0.89
 DCK1-100L B 19 20.7 11 5.05 60 100 M050Z050-30P-D L025 0.99
 DCK2-75 A 24 - 14 6.62 - 75 M050Z060-30P-D L025 0.97
 DCK2-100 A 24 - 14 6.62 - 100 M050Z060-30P-D L025 1.06
 DCK2-130L B 24 28.3 14 6.62 75 130 M050Z060-30P-D L025 1.21
 DCK2-160L B 24 33.6 14 6.62 75 160 M050Z060-30P-D L025 1.38
 DCK3-80 A 31 - 18 8 - 80 M060Z090-30P-D L03 1.11
 DCK3-100 A 31 - 18 8 - 100 M060Z090-30P-D L03 1.22
 DCK3-135L B 31 34.5 18 8 85 135 M060Z090-30P-D L03 1.44
 DCK3-165L B 31 39.7 18 8 85 165 M060Z090-30P-D L03 1.73
 DCK4-70 A 39 - 22 10 - 70 M080Z120-30P-D L04 1.14
 DCK4-100 A 39 - 22 10 - 100 M080Z120-30P-D L04 1.41
 DCK4-150L B 39 43.4 22 10 95 150 M080Z120-30P-D L04 1.90
 DCK4-170L B 39 46.9 22 10 95 170 M080Z120-30P-D L04 2.13
 DCK5-80 A 50 - 28 13 - 80 M100Z160-30P-D L05 1.49
 DCK5-100 A 50 - 28 13 - 100 M100Z160-30P-D L05 1.75
 DCK5-150 A 50 - 28 13 - 150 M100Z160-30P-D L05 2.48
 DCK5-180  A 50 - 28 13 - 180 M100Z160-30P-D L05 2.92
 DCK6-90 A 64 - 36 16 - 90 M120Z200-30P-D L06 1.98
 DCK6-150 A 64 - 36 16 - 150 M120Z200-30P-D L06 3.40
 DCK6-180 A 64 - 36 16 - 180 M120Z200-30P-D L06 4.10
型号 图示                                                                               侧固螺钉  L型扳手      重量

 Specifcation

 Figure D

d1

d

L1

 L2 L Side-lock screw Wrench

Weight

SK50-
 DCK1-80 B 19 20.7 11 5.05 - 80 M050Z050-30P-D L025 2.73
 DCK1-115L B 19 20.7 11 5.05 60 115 M050Z050-30P-D L025 2.84
 DCK1-145L B 19 26 11 5.05 60 145 M050Z050-30P-D L025 3.00
 DCK2-80 A 24 - 14 6.62 - 80 M050Z060-30P-D L025 2.83
 DCK2-105 A 24 - 14 6.62 - 105 M050Z060-30P-D L025 2.91
 DCK2-135L B 24 26.6 14 6.62 75 135 M050Z060-30P-D L025 3.00
 DCK2-165L B 24 31.9 14 6.62 75 165 M050Z060-30P-D L025 3.20
 DCK3-85 A 31 - 18 8 - 85 M060Z090-30P-D L03 2.98
 DCK3-110 A 31 - 18 8 - 110 M060Z090-30P-D L03 3.13
 DCK3-140L B 31 32.7 18 8 85 140 M060Z090-30P-D L03 3.30
 DCK3-170L B 31 38 18 8 85 170 M060Z090-30P-D L03 3.57
 DCK4-100 A 39 - 22 10 - 100 M080Z120-30P-D L04 3.24
 DCK4-160L B 39 42.5 22 10 95 160 M080Z120-30P-D L04 3.90
 DCK4-205L B 39 50 22 10 95 205 M080Z120-30P-D L04 4.50
 DCK5-90 A 50 - 28 13 - 90 M100Z160-30P-D L05 3.40
 DCK5-165 A 50 - 28 13 - 165 M100Z160-30P-D L05 4.53
 CK5-210L B 50 57.8 28 13 120 210 M100Z160-30P-D L05 5.45
 CK5-270L B 50 68.4 28 13 120 270 M100Z160-30P-D L05 7.10
 DCK6-85 A 64 - 36 16 - 85 M120Z200-30P-D L06 3.90
 DCK6-155 A 64 - 36 16 - 155 M120Z200-30P-D L06 5.54
 DCK6-215 A 64 - 36 16 - 215 M120Z200-30P-D L06 6.96
 DCK6-250 A 64 - 36 16 - 250 M120Z200-30P-D L06 7.80
 DCK6-300L B 64 80.5 36 16 160 300 M120Z200-30P-D L06 9.60
 DCK7-85 A 90 - 46 19.15 - 85 M200Z290-30P-D L10 4.73
 DCK7-150 A 90 - 46 19.15 - 150 M200Z290-30P-D L10 7.80
 DCK7-210 A 90 - 46 19.15 - 210 M200Z290-30P-D L10 10.63
 DCK7-250 A 90 - 46 19.15 - 250 M200Z290-30P-D L10 12.53
 DCK7-300 A 90 - 46 19.15 - 300 M200Z290-30P-D L10 14.89
 DCK7-350 A 90 - 46 19.15 - 350 M200Z290-30P-D L10 17.32

特点/ Feature
■整支通孔，利于出水及抗振。■可共用并互容于大多数的“CK”系列。
■侧固螺丝与键槽成90度，确保切削机的退刀相位。
■侧固螺丝锁固时，请使用防卡油，以免镗孔时因扭力过大，导致螺丝卡死难以拆装。
■The whole bar with through holes,be useful for coolant and anti-shanking. ■Be compatible for all＂CK＂series.
■Side lock screw is at right angles to key slot, to make sure that the replacing holders in CNC machine are always in phase.
■Please apply lubricating oil to the screw to avoid stuck.
